Introducción

El HMMWV (High Mobility Multipurpose Wheeled Vehicle (HMMWV; coloquial: Humvee) es una familia de vehículos militares ligeros 4x4 principalmente usados por las fuerzas armadas norteamericanas.

Su primer uso masivo fue en los desierto de Iraq y Kuwait en la Guerra del Golfo de 1991, y desde entonces ha sufrido numerosas modificaciones para mejorar sus prestaciones y supervivencia, además de adaptarse para desempeñar otros roles en el campo de batalla.

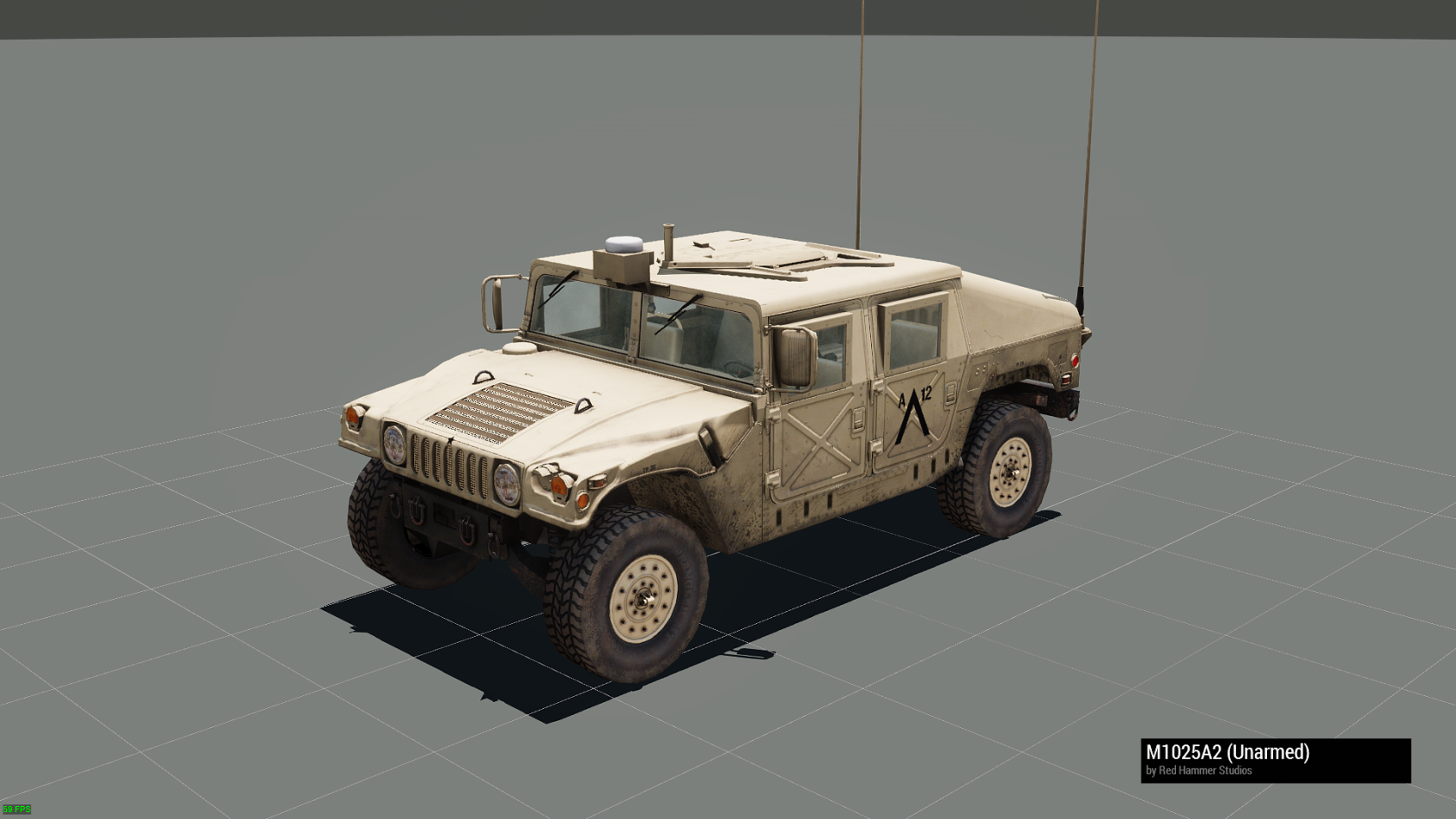

M1025A2 (Armament Carrier w/ Basic Armor)


Armamento y Comunicaciones

Variante Armamento Principal Radio

M1025A2
  • Sin armamento.
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde conductor y copiloto.

M1025A2
(M2)
  • x1 M2HB 12.7×99mm con M2 Ball (600 rnd).

M1025A2
(Mk19)
  • x1 Mk19 40x46mm con M430A1 HEDP HV (336 rnd).

M996A1
(M220A2)
  • x1 M220A2 con BGM-71E (6 rnd).

Características

Variante Tripulación Vadeo V.Max Blindaje Características

M1025A2
  • 1 Conductor.
  • 3 Pax.

1.5 m

110 Km/h
  • Básico.
  • Bajar ventanillas para que pax puedan disparar desde su posición.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Dejar puertas abiertas al bajar del vehículo.
  • Posibilidad de equiparse con BFT pasivo.

M1025A2
(M2)
  • 1 Conductor.
  • 1 Artillero.
  • 3 Pax.
  • Básico.
  • Artillero sin protección.

M1025A2
(Mk19)

M996A1
(M220A2)

Resumen y Uso

  • M1025A2: Modelo base con capacidad de transporte reducida (4 en total).
  • M1025A2 (M2 / Mk19) y M996A1(M220A2): Modelos con diferentes tipo de armamento que cuentan con un hueco más para transporte de pax (artillero).

Se trata de una versión de blindaje muy básico, usada principalmente para entrenamientos. Se diferencia visualmente del resto de versiones por tener las puertas con forma de "X".

No se recomienda su uso en zonas de combate.

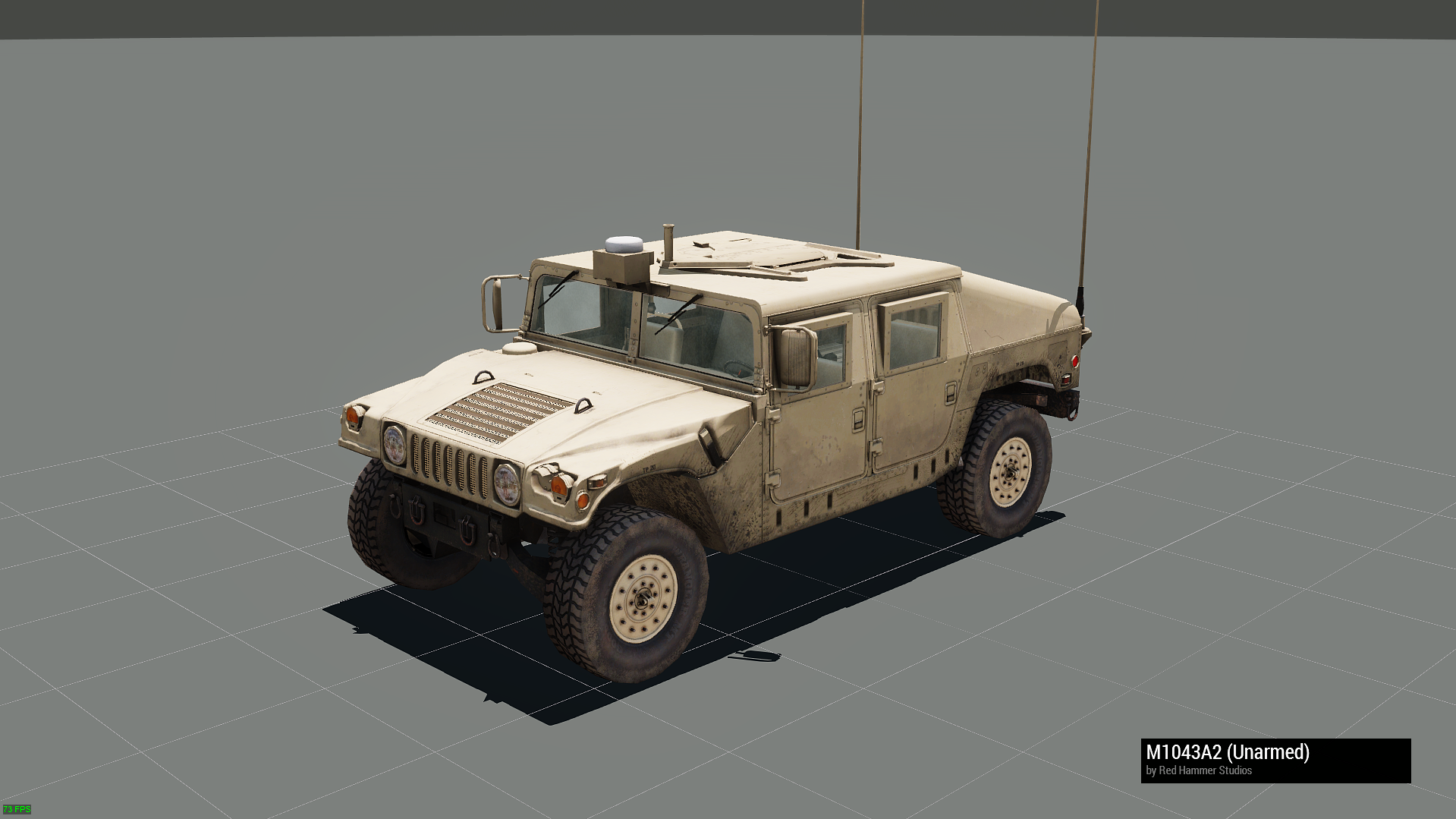

M1043A2 (Armament Carrier w/ Supplemental Armor)


Armamento y Comunicaciones

Variante Armamento Principal Radio

M1043A2
  • Sin armamento.
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde conductor y copiloto.

M1043A2
(M2)
  • x1 M2HB 12.7×99mm con M2 Ball (600 rnd).

M1043A2
(Mk19)
  • x1 Mk19 40x46mm con M430A1 HEDP HV (336 rnd).

M1045A2
(M220A2)
  • x1 M220A2 con BGM-71E (6 rnd).

Características

Variante Tripulación Vadeo V.Max Blindaje Características

M1043A2
  • 1 Conductor.
  • 3 Pax.

1.5 m

110 Km/h
  • Ligero.
  • Bajar ventanillas para que pax puedan disparar desde su posición.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Dejar puertas abiertas al bajar del vehículo.
  • Posibilidad de equiparse con BFT pasivo.

M1043A2
(M2)
  • 1 Conductor.
  • 1 Artillero.
  • 3 Pax.
  • Ligero.
  • Artillero sin protección.

M1043A2
(Mk19)

M1045A2
(M220A2)

Resumen y Uso

Se trata de la versión de HMMWV con blindaje ligero pero sin protección en los artilleros.

  • M1043A2: Modelo base con capacidad de transporte reducida (4 en total).
  • M1043A2 (M2 / Mk19) y M1045A2 (M220A2): Modelos con diferentes tipo de armamento que cuentan con un hueco más para transporte de pax (artillero).

Se usaría en operativos ambientados hasta el año 2005.

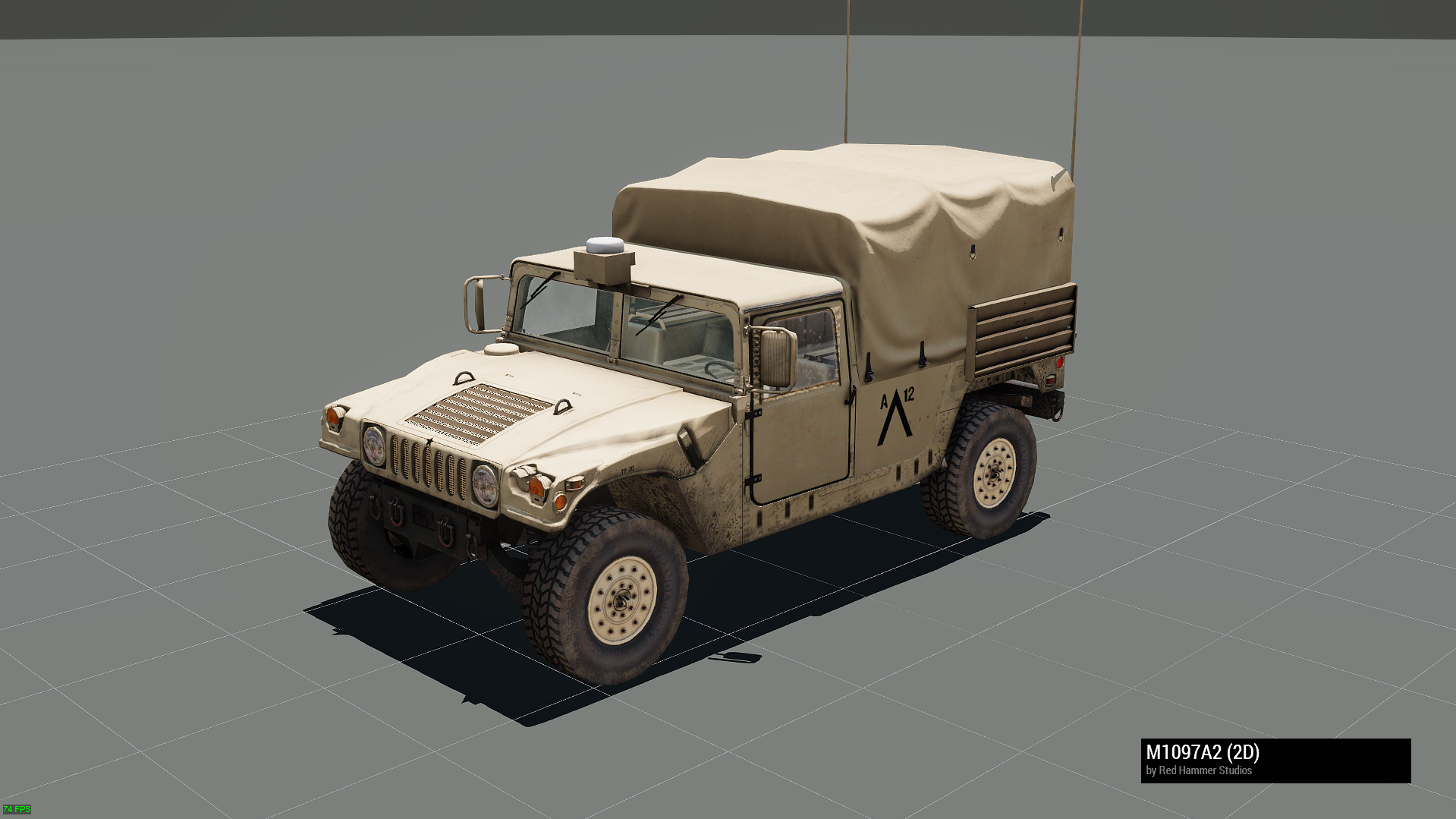

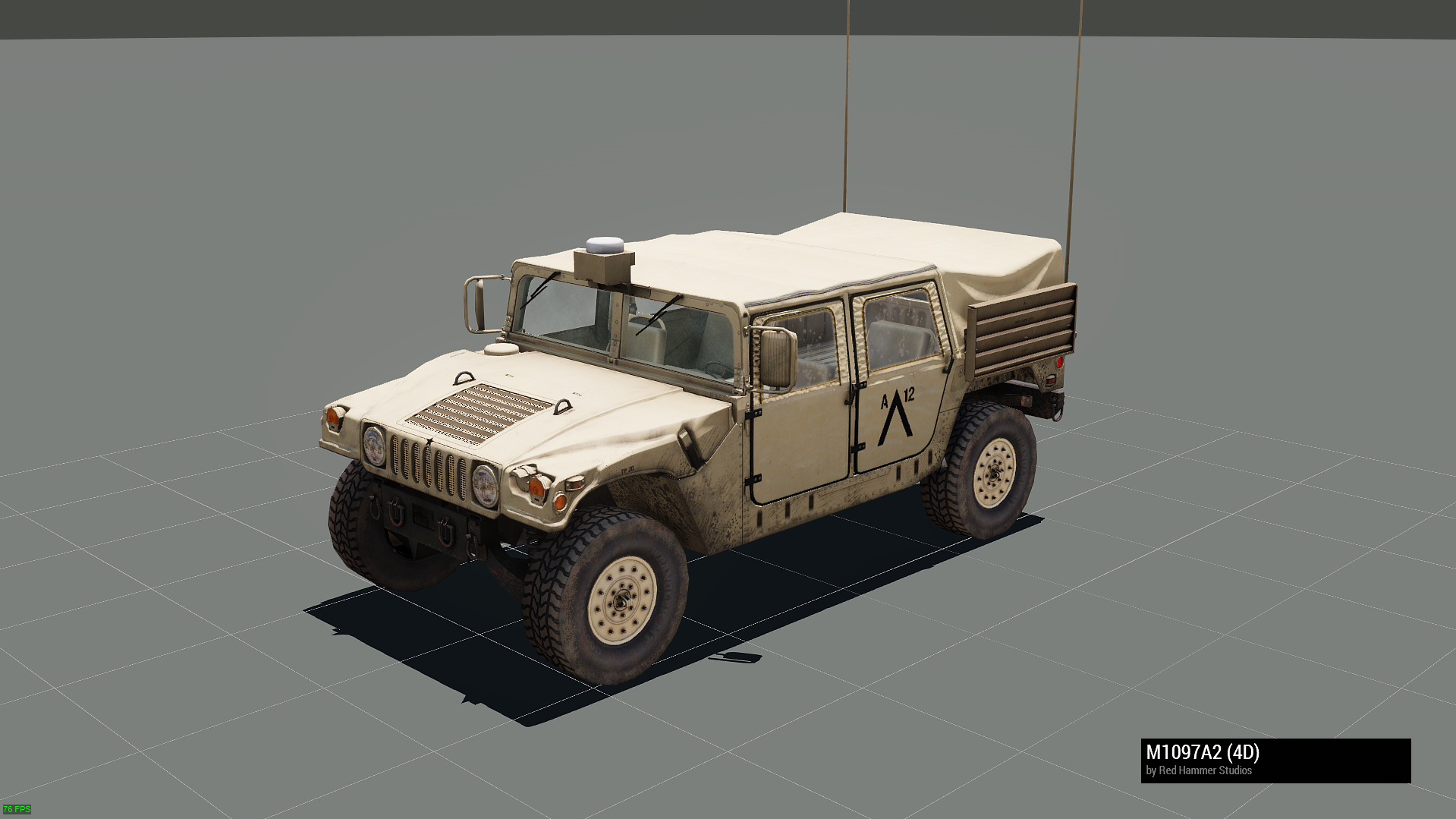

M1097A2 2D & 4D (Heavy Cargo Carrier)



Armamento y Comunicaciones

Variante Armamento Principal Radio

M1097A2

(2D)
  • Sin armamento.
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde conductor y copiloto.

M1097A2

(2D/Half)

M1097A2

(2D/Open)

M1097A2

(4D)
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde conductor y copiloto.
  • x1 AN/VRC-103 con una AN/PRC-117 y accesible desde conductor y copiloto.

M1097A2

(4D/Half)
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde conductor y copiloto.

M1097A2

(4D/Open)

Características

Variante Tripulación Vadeo V.Max Blindaje Características

M1097A2

(2D)
  • 1 Conductor.
  • 7 Pax.

1.5 m

110 Km/h
  • Sin blindaje.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT pasivo.

M1097A2

(2D/Half)

M1097A2

(2D/Open)

M1097A2

(4D)
  • 1 Conductor.
  • 3 Pax.

M1097A2

(4D/Half)
  • 1 Conductor.
  • 5 Pax.

M1097A2

(4D/Open)
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT pasivo.
  • Todos los pax pueden disparar desde su posición.


Resumen y Uso

A pesar de su nombre (Cargo Carrier) no tiene ninguna ventaja de carga respecto a otros modelos, tan sólo de transporte de tropas.

  • M1097A2 (2D/4D): Versiones de transporte de personal sin blindaje, normalmente usadas dentro de bases aseguradas.

No se recomienda su uso en zonas de combate.

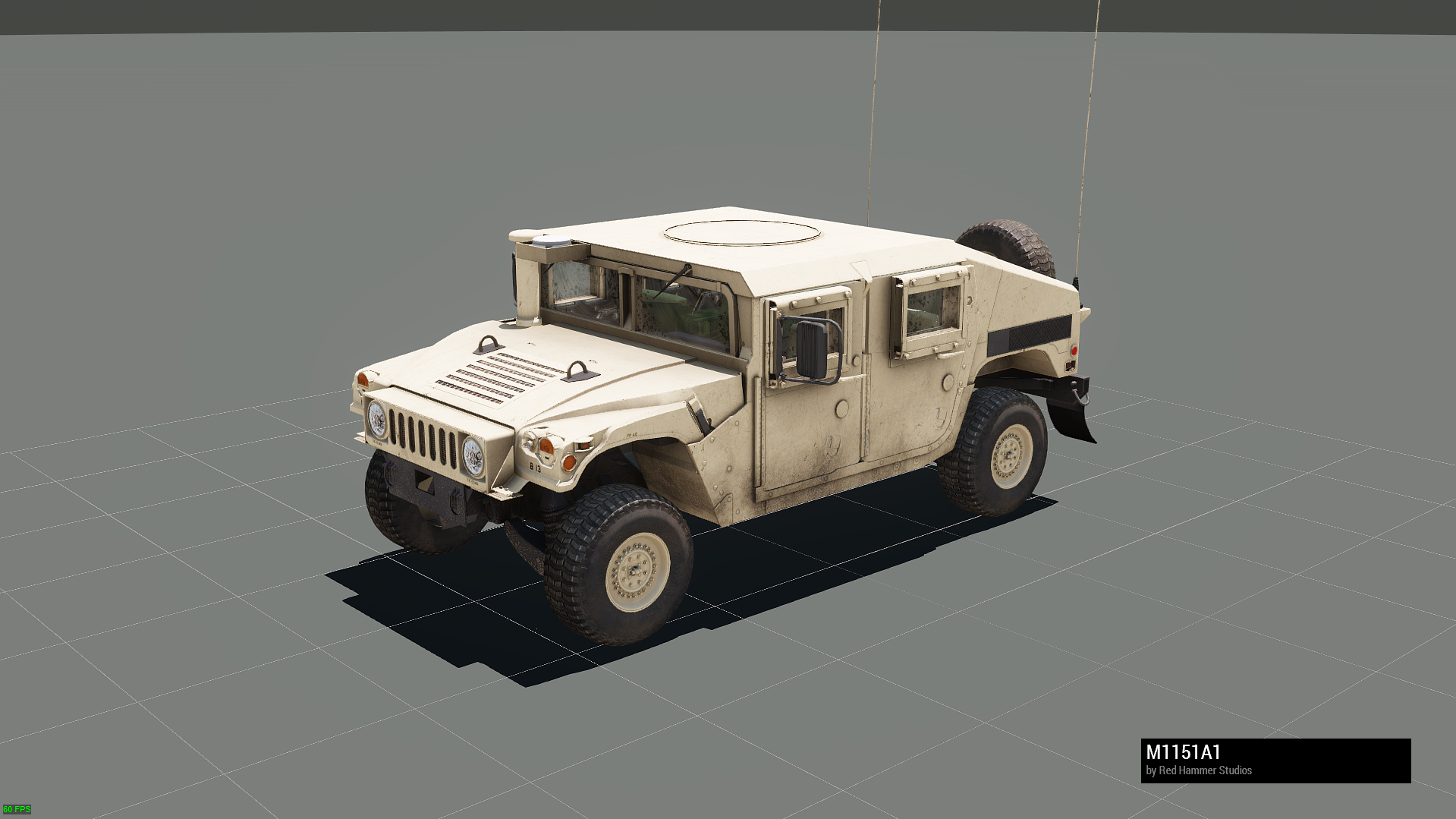

M1151A1 (ECV - Armament Carrier w/ Basic Armor)



Armamento y Comunicaciones

Variante Armamento Principal Radio

M1151A1
  • Sin armamento.
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde todos los puestos excepto artillero.
  • x1 AN/VRC-103 con una AN/PRC-117 y accesible desde todos los puestos excepto artillero.

M1151A1

(GPK/M240)
  • x1 M240B 7.62x51mm con M80A1 EPR (2200 rnd).

M1151A1

(GPK/M2)
  • x1 M2HB 12.7×99mm con M2 Ball (600 rnd).

M1151A1

(GPK/M2/LRAS3)
  • x1 M2HB 12.7×99mm con M2 Ball (600 rnd).

M1151A1 (GPK/Mk19)
  • x1 Mk19 40x46mm con M430A1 HEDP HV (336 rnd).

M1151A1

(O-GPK/M240)
  • x1 M240B 7.62x51mm con M80A1 EPR (2200 rnd).

M1151A1

(O-GPK/M2)
  • x1 M2HB 12.7×99mm con M2 Ball (600 rnd).

M1151A1
(O-GPK/Mk19)
  • x1 Mk19 40x46mm con M430A1 HEDP HV (336 rnd).

M1151A1

(CROWS/M2)
  • x1 M2HB 12.7×99mm con M2 Ball (1600 rnd).
  • x1 AN/VRC-110 para montar AN/PRC-152 y accesible desde todos los puestos.
  • x1 AN/VRC-103 con una AN/PRC-117 y accesible desde todos los puestos.

M1151A1
(CROWS/Mk19)
  • x1 Mk19 40x46mm con M430A1 HEDP HV (288 rnd).

Características

Variante

 Tripulación

Vadeo

V.Max

 Blindaje Características

M1151A1
  • 1 Conductor.
  • 3 Pax.

1.5 m

110 Km/h
  • Medio.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Rueda de repuesto.

M1151A1

(GPK/M240)
  • 1 Conductor.
  • 1 Artillero.
  • 3 Pax.
  • Medio.
  • Protección frontal y lateral para el artillero.


  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Rueda de repuesto.

M1151A1

(GPK/M2)

M1151A1

(GPK/M2/LRAS3)
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Rueda de repuesto.
  • Plataforma multisensor de reconocmiento.

M1151A1 (GPK/Mk19)
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Rueda de repuesto.

M1151A1

(O-GPK/M240)
  • Medio.
  • Protección frontal, superior y lateral para el artillero.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Rueda de repuesto.

M1151A1

(O-GPK/M2)

M1151A1
(O-GPK/Mk19)

M1151A1

(CROWS/M2)
  • 1 Conductor.
  • 1 Artillero.
  • 2 Pax.
  • Medio.
  • Artillero dentro del habitáculo.
  • Luces B.O. para navegación nocturna.
  • Deshabilitar luz de freno para navegación nocturna.
  • Posibilidad de equiparse con BFT Activo y Pasivo.
  • Sistema CROWS.
  • Rueda de repuesto.

M1151A1
(CROWS/Mk19)


Resumen y Uso

Se trata de la versión de HMMWV con blindaje medio que incluye diferentes tipos de protección para los artilleros, además de modelos con sistemas de reconocimiento. Respecto a las versiones anteriores incluye la M240B como opción de armamento, y se distingue de estas al no tener completamete plano el frontal del vehículo.

  • M1151A1: Modelo base con capacidad de transporte reducida (4 en total).
  • M1151A1 (GPK): Modelo con artillero con una protección ligera.
  • M1151A1 (GPK/LRAS3): Modelo con artillero con una protección ligera y sistema de reconocimiento.
  • M1151A1 (O-GPK): Modelo con artillero con una protección moderada.
  • M1151A1 (CROWS): Modelo con artillero con una protección integral y torreta controlada de forma remota, pero sacrificando un espacio de pax.

Se usaría en operativos ambientados a partir del año 2005 con la versión GPK y a partir de 2009 con la versión O-GPK y CROWS.

Otras versiones

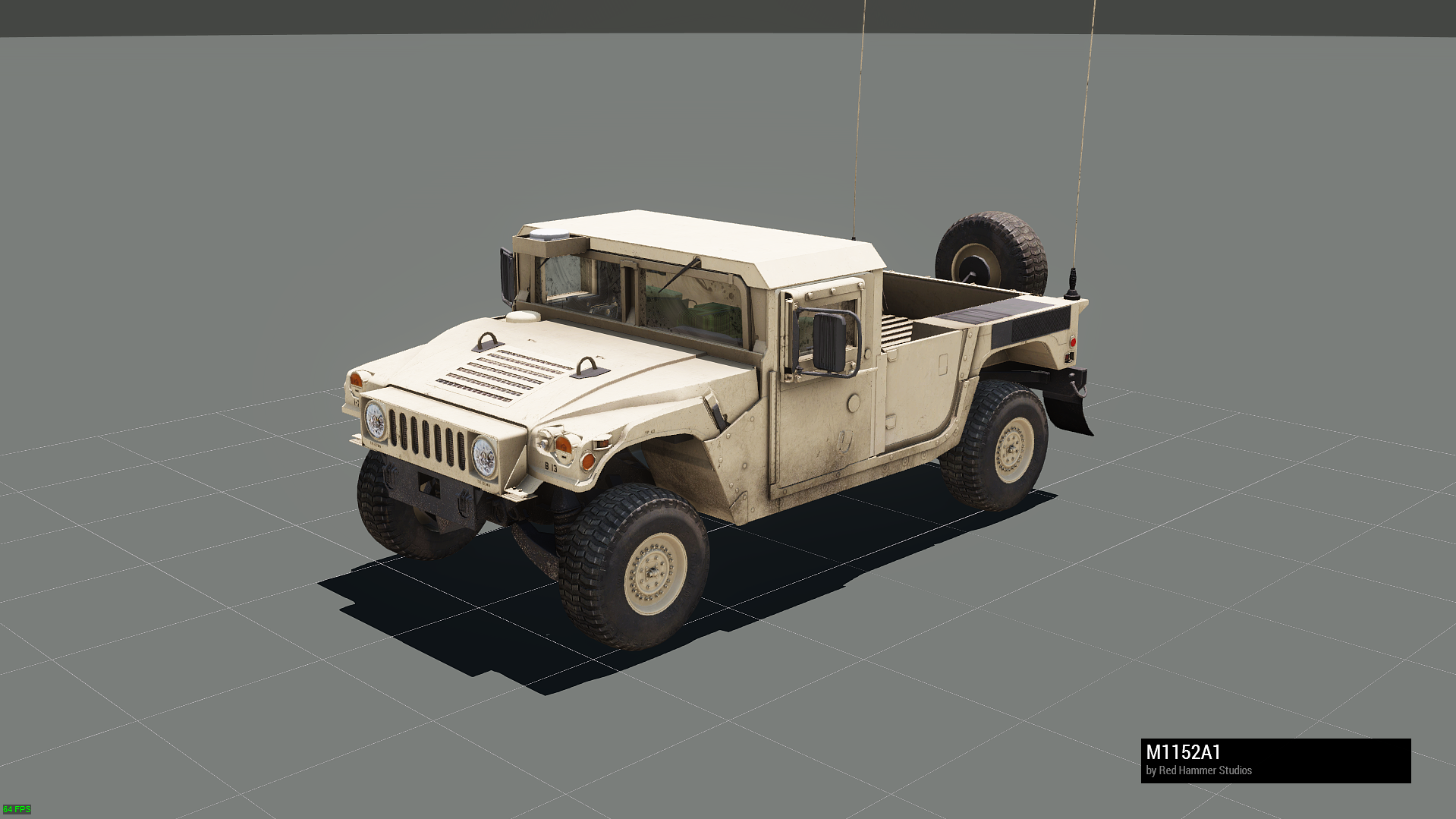

M1152A1 (Expanded Capacity Cargo/Troop/Shelter Carrier)

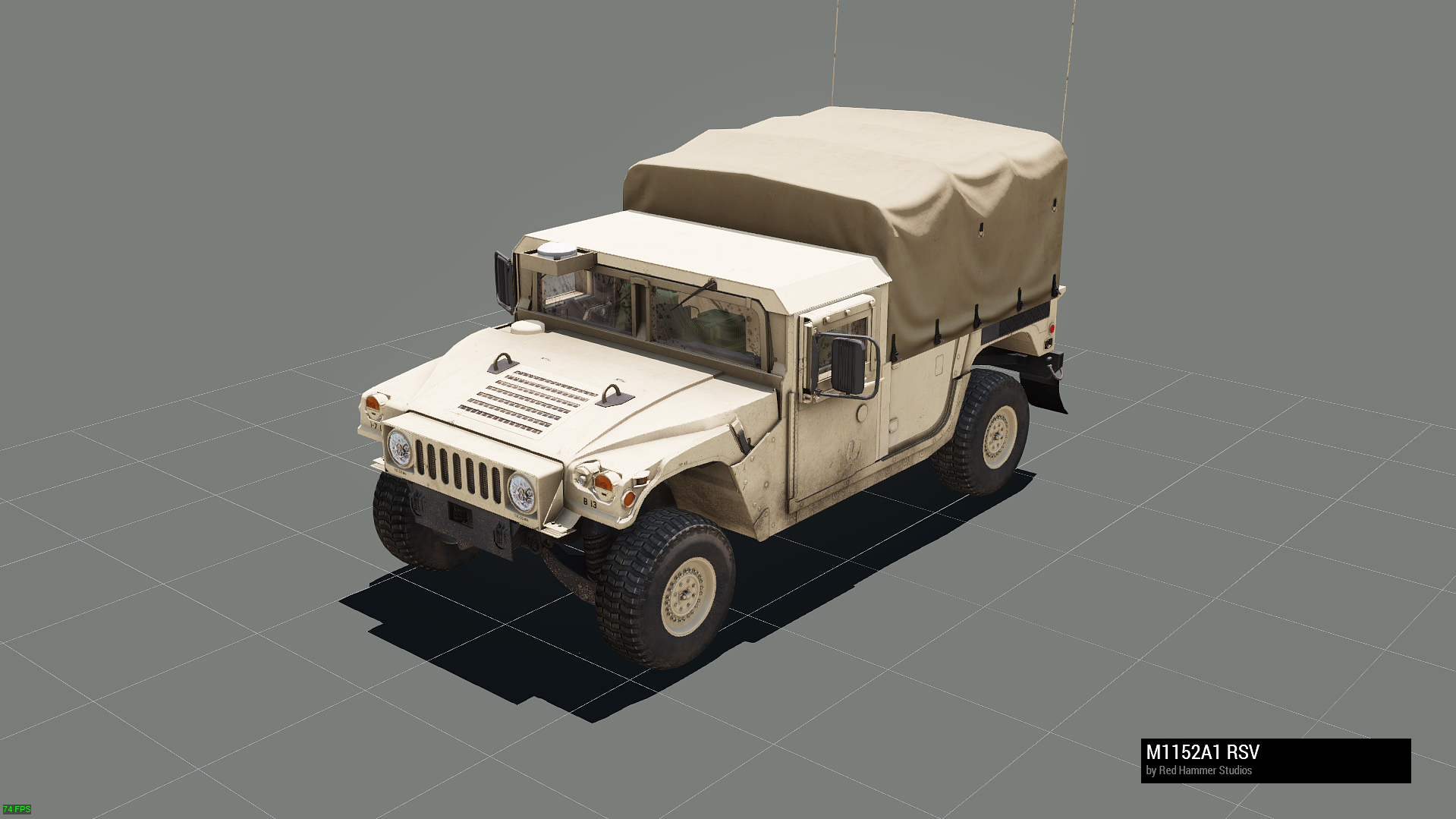

M1152A1 - RSV (Re-Supply Vehicle)


M1152A1 - SICPS (Standard Integrated Command Post System)

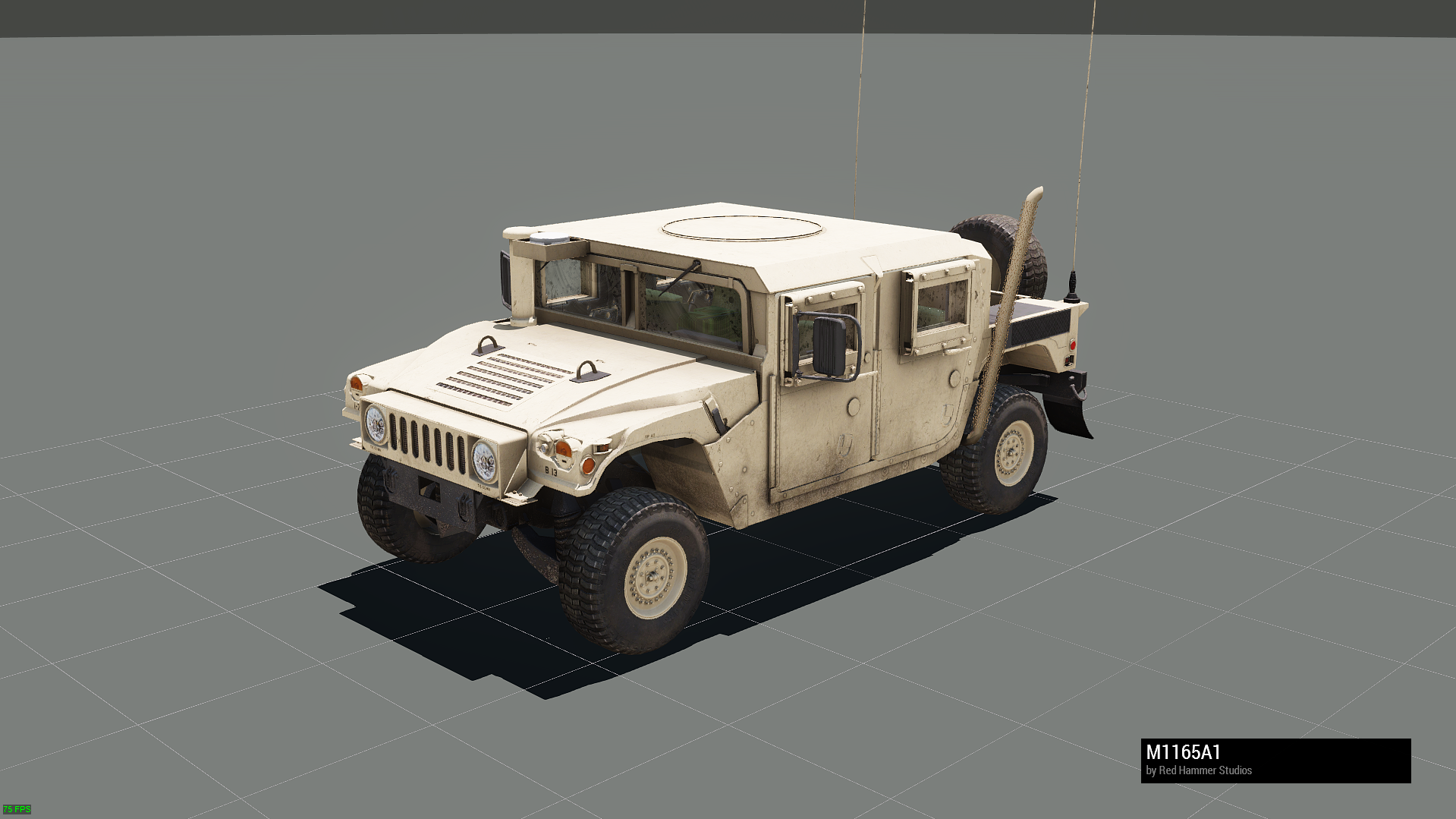

M1165A1 - Expanded Capacity C2/General Purpose Vehicle
